Eina de motlle de graella

De vegades, hi haurà vores afilades i primes protuberàncies d'acer a la superfície del motlle causades principalment pel disseny d'eines o la configuració de la peça. Són afilats com la fulla que són perjudicials i vulnerables a la desviació després dels impactes de resina fosa una i altra vegada. Llavors, com tractar-los?

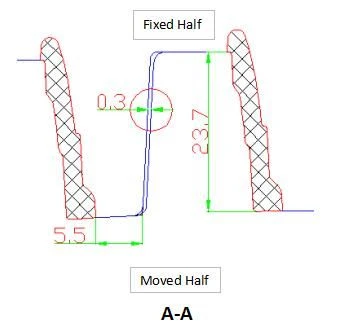

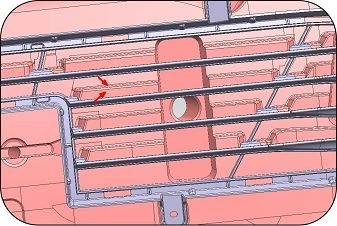

Problema: la superfície de separació de la graella del radiador té una gran caiguda vertical, per la qual cosa hi haurà un acer prim convex a la superfície del motlle, no prou resistent i fàcil de trencar a la part inferior.
Solució: per assegurar-vos que aquestes peces primes d'acer, tant de la meitat fixa com de la moguda, tinguin un gruix uniforme i mantingueu el costat del petó com una butxaca per a 0,3 mm d'espai per evitar l'estrès a la zona lateral.

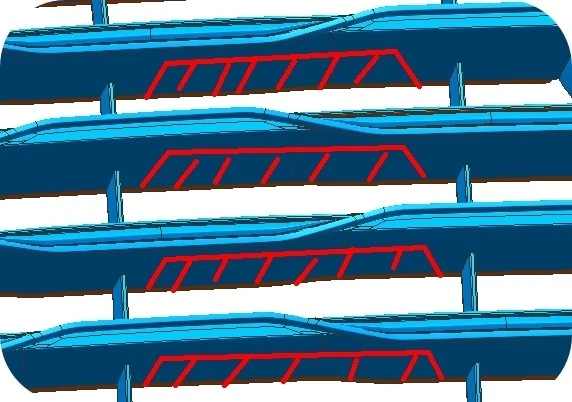

Problema: com que les zones de la graella de la graella provoquen una estructura d'acer alta i fina, la duresa de la qual no és suficient, hi haurà deformació elàstica i augment de l'esforç de cisalla a la part inferior.
Solució: per configurar una plataforma convexa que redueix el gruix a l'àrea de visualització no primària.

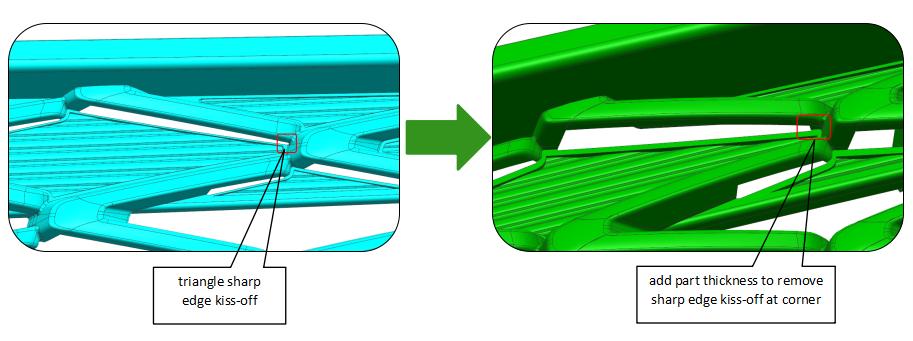

Problema: hi ha un petó de vora afilat a la cantonada d'aquest producte, la zona de la vora afilada és fàcil de portar i fa flaixos i escurça la vida útil de l'eina del motlle de la graella.
Solució: per afegir un gruix de paret parcial a una àrea parcial determinada de manera que es pugui resoldre el problema de petons d'acer prim de vora afilada a la petita cantonada.

Problema 1: aquest clip farà que l'estructura d'acer prima de la superfície de l'eina i la seva cara ampla s'impliqui en el petó, l'angle del qual és de només 1 grau, el que significa que el fons d'acer prim tindrà una gran tensió de tall, per la qual cosa es pot trencar fàcilment.
Solució: augmentar poc el gruix de la paret per treure la fina zona d'acer del petó.

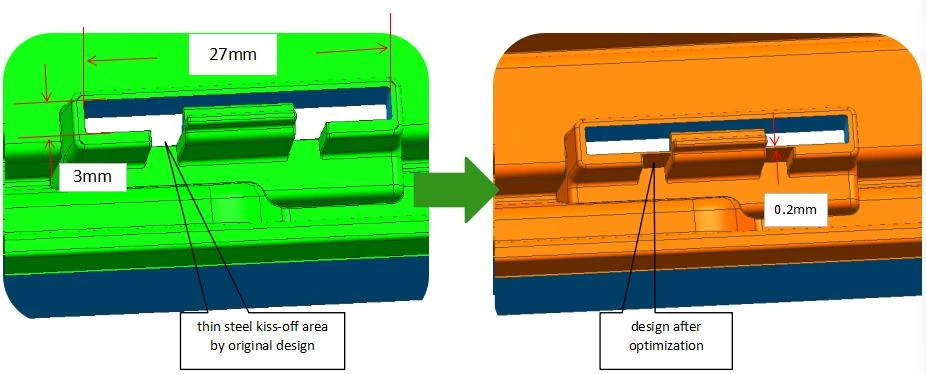

Problema 2: l'alçada de la part fina d'acer 7,6 mm i l'amplada de 2,5 mm, l'amplada de la cara s'implica en un petó amb un angle de només 1 grau, que és fàcil de trencar.
Solució: amb la condició que no es pugui augmentar el gruix d'acer prim, pensem optimitzar la longitud per participar en el petó amb un angle superior a 5 graus.

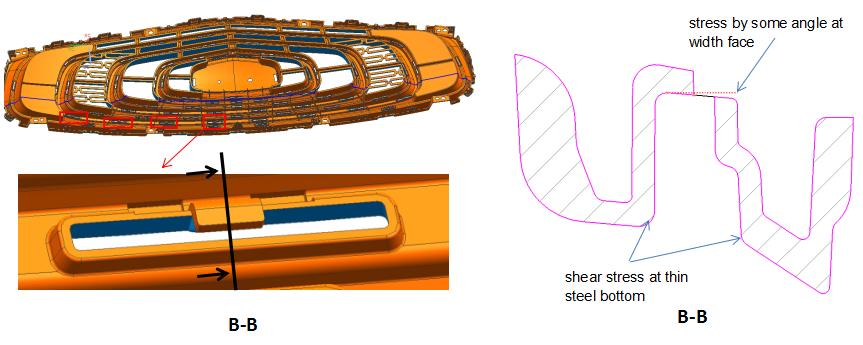

Problema: característica de l'estructura de la part com aquesta, la superfície de punt d'amplada té l'angle que es produeix l'esforç de tall.
Solució: fer que la superfície de punt superior sigui igualment per tal que el fons d'acer prim s'elimini de l'esquerda de l'esforç de cisalla periòdic; per fer un xamfrà R per a la part inferior.

Solució: incorporar factors d'estrès relatiu de modelatge de polímers; longitud, amplada i alçada d'acer prim; Mòdul de Young (mòdul de tracció) per calcular el valor de deflexió de la part d'acer prima amb el valor límit de deflexió per fórmula.
